[装修支付宝] 【小邱在工地第二期】样板房致这时花开家的水电工程（装修支付宝小秘书：小邱，装修支付宝监理：成方圆郑监理）

生产队长

    哈，又是一期的小邱在工地，这次活力奔放的小邱我带领大家去看的是位于宝山锦秋花园的这时花开网友家的水电工程，网站诚邀成方圆监理马监理和王监理前来验收水电工阶段。这期的故事会很精彩哟！



    这时花开是位老师，趁着暑期放假休息的时间搞装修，可以稳扎稳打、慢工出细活，这让其他工作、装修两手抓的网友羡慕不已。



    而这时花开也是装修支付宝的忠实拥护者，使用了装修支付宝，有网站监督、第三方监理把关让她轻松不少，而且参与她家本次装修的杰申装潢在网上的口碑度也很好，三管齐下，让她真正感觉心态比起其他装修用户来好了不少。



    附上这时花开的装修日记：选定杰申公司，选择支付宝，锦秋花园2房开工了。

      另附上我和这时花开的合影，大家一起来露脸！



2008-7-24 22:04



      这是我们这次同行的成方圆王监理和马监理，待会就是由他俩给这时花开家做水电验收，他俩手上的本本就是传说中的监理资格证，拿出来给大家秀一下！



2008-7-24 22:09



2008-7-24 22:10

[ 本帖最后由 生产队长 于 2008-7-24 23:53 编辑 ]

生产队长

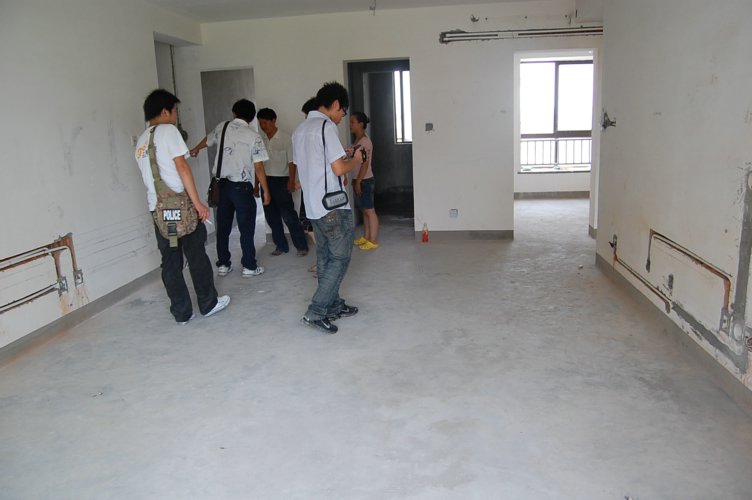

这时花开家是100多平方米的两房两卫一厨的格局，水电工结束，现场还是打理得挺干净的。

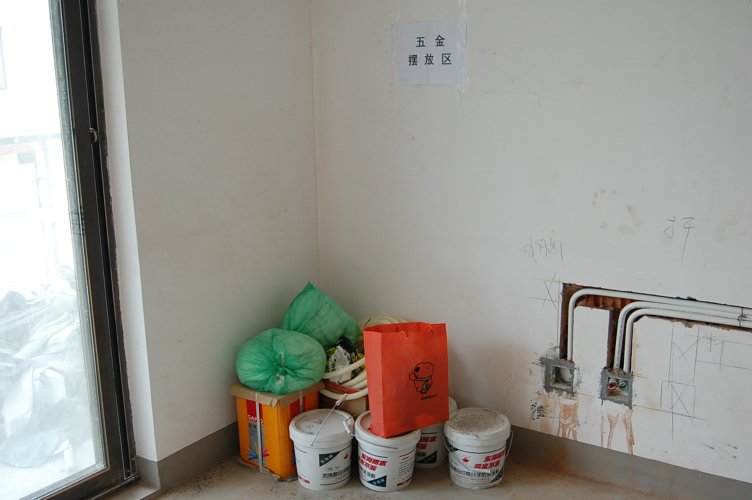

这是五金摆放区



2008-7-24 22:16

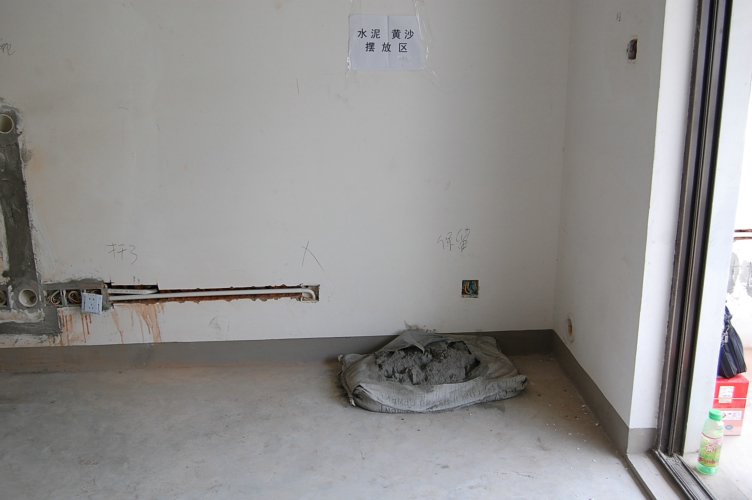

这是水泥黄沙摆放区



2008-7-24 22:16

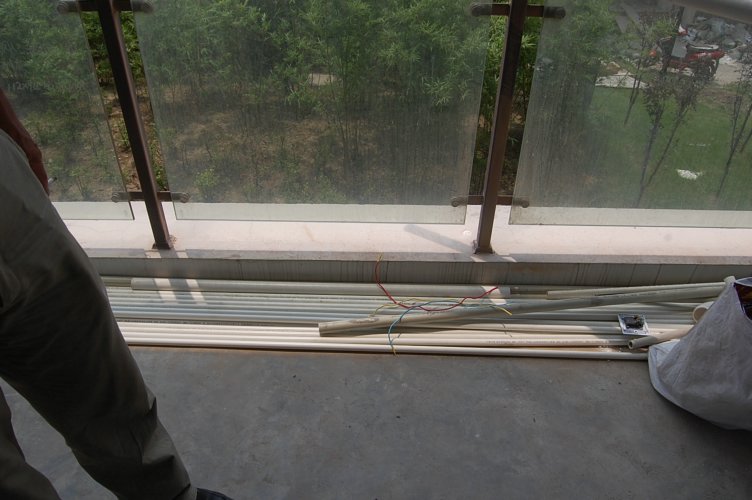

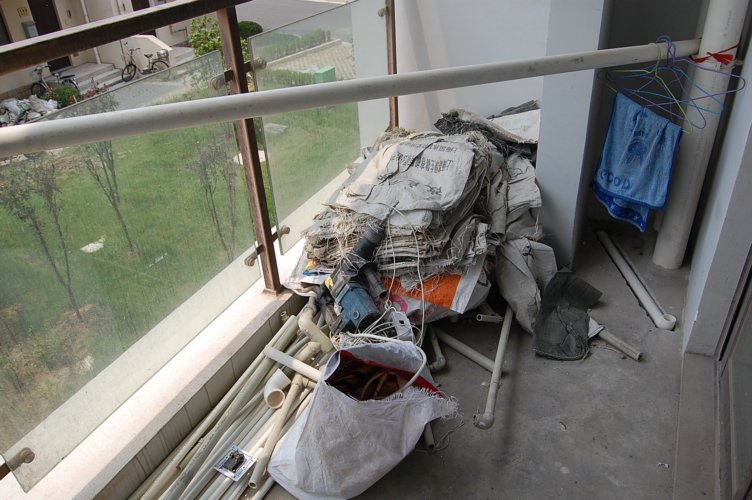

阳台上是主要堆积一些杂物的地方，但也显得很整齐

2008-7-24 22:16



2008-7-24 22:16

[ 本帖最后由 生产队长 于 2008-7-24 22:17 编辑 ]

生产队长

    在门口的一个电箱那里，工人正在用“摇表器”测试电阻和绝缘度。



    这个就是摇表器，规定大于0.5毫欧的电阻，就算是合格的，说明电线管的护套做得是过关的，倘若不达标的话，就可能会发生跳闸、电热起火、家用电器短路烧坏等，后果可是很严重的哦！



2008-7-24 22:32

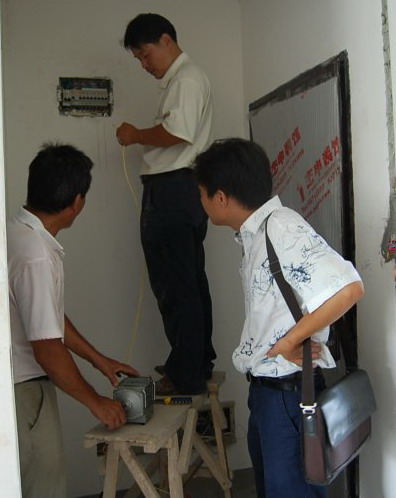

    大家看，下面的工人在摇电表，上面的工人用电线接试电箱里的管线，看看有无漏电现象。



2008-7-24 22:32

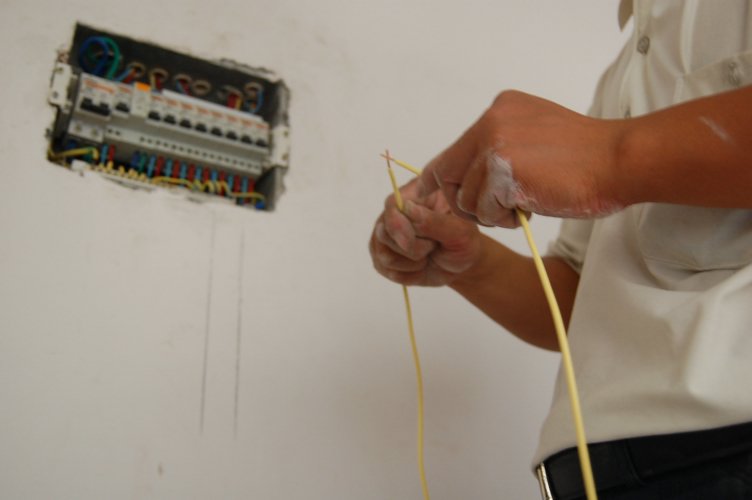

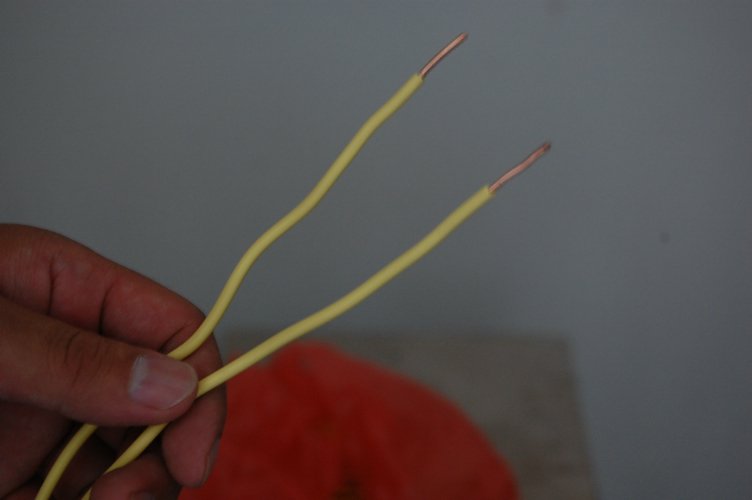

    这2跟电线，就是用来测电阻的



2008-7-24 22:32



2008-7-24 22:34

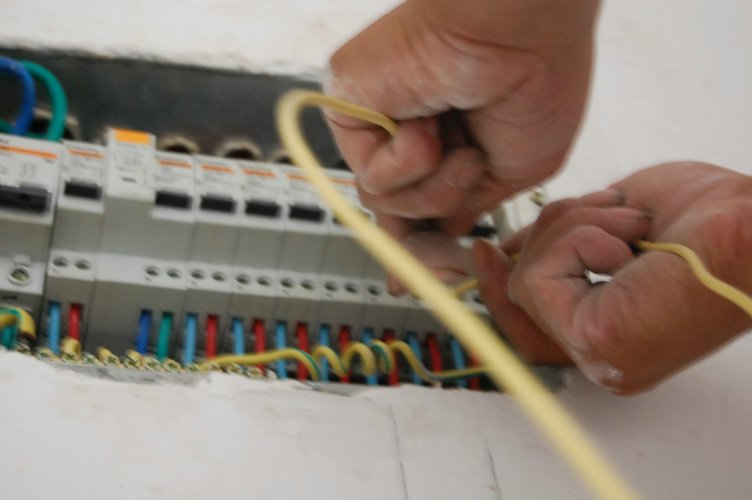

    将2根电线插在不同的电线管上进行测试



2008-7-24 22:32

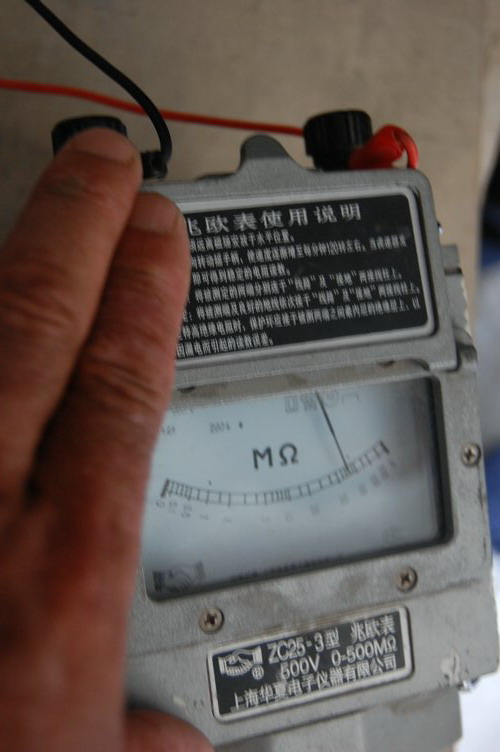

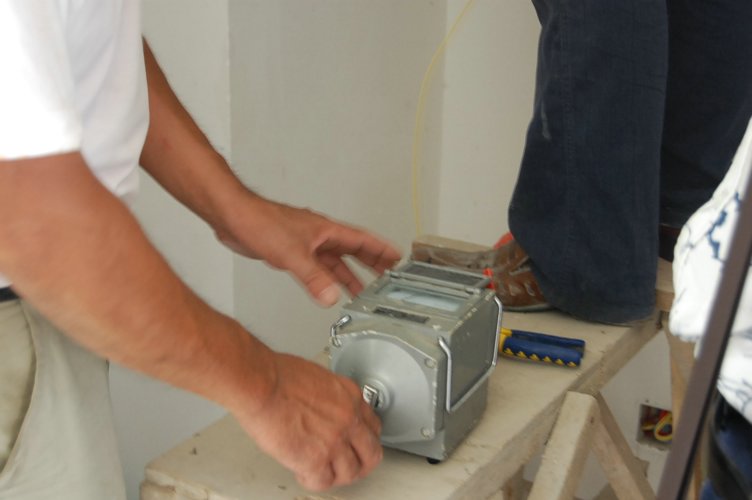

    近距离看下摇表器，指针指向右边超过0.5毫欧的部分都是属于合格的。

    如若大于0毫欧而小于0.5毫欧，就说明电线的保护套绝缘度不够，得需更换；如果指针则是停留在最左端0毫欧处不动，则说明有漏电现象，需要反工整改。



2008-7-24 22:32

[ 本帖最后由 生产队长 于 2008-7-25 00:02 编辑 ]

生产队长

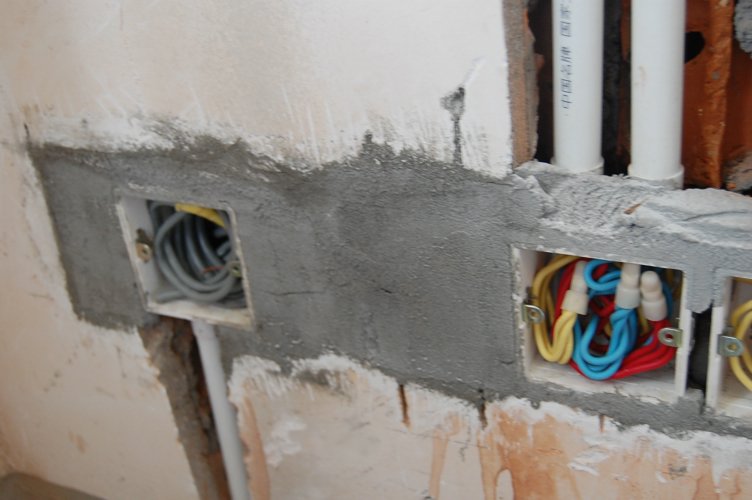

验收1：右边五颜六色的是强电盒，用来放家用电器电视机、dvd等电器的，左边灰色的是弱电盒，用来放网线和电话线的。家庭装修，一般2个电盒之间距离间隔10cm就可以了，倘若距离过于接近的话，会造成网络通讯信号不通畅的问题。



2008-7-24 22:51

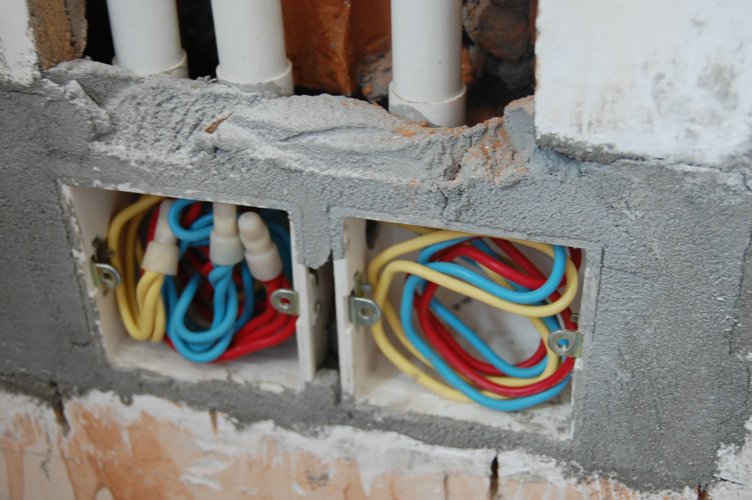

验收2：封线盒接头部分必须得用压线帽固定，而压线帽得用专业的压线钳子，这些只有都做到规范后，才能保证日后的用电安全。

注：图中左边线盒里白色的部分就是压线帽。



2008-7-24 22:51





验收3：强弱电交口处必须得用锡纸绝缘



大家看，这是上图中连接强弱电盒的2根管子，电线已经被外部白色绝缘材料包裹住了，但是这个还是不够的。



2008-7-24 22:51

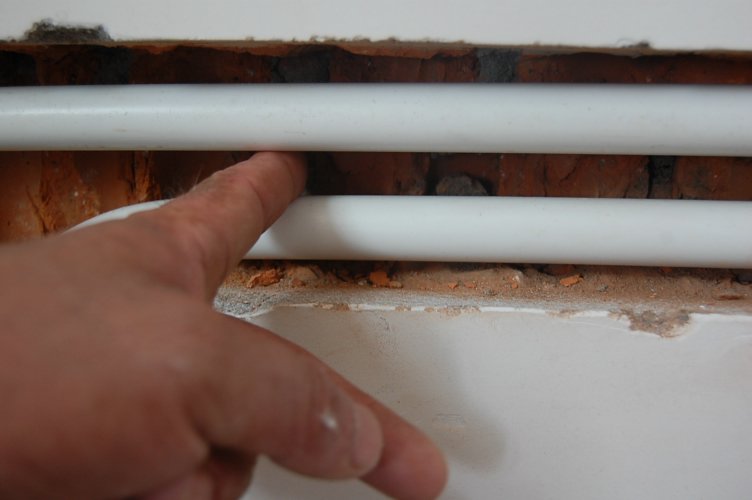

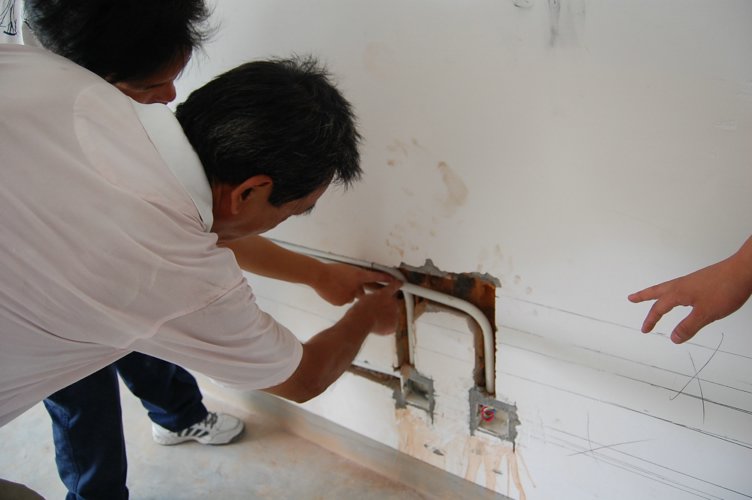

在师傅指向的2根强弱管线交接的地方，还得加到工序，就是还要再包裹层锡纸再次进行绝缘。



2008-7-24 22:51



再靠近点看，就是这个位子



2008-7-24 22:51

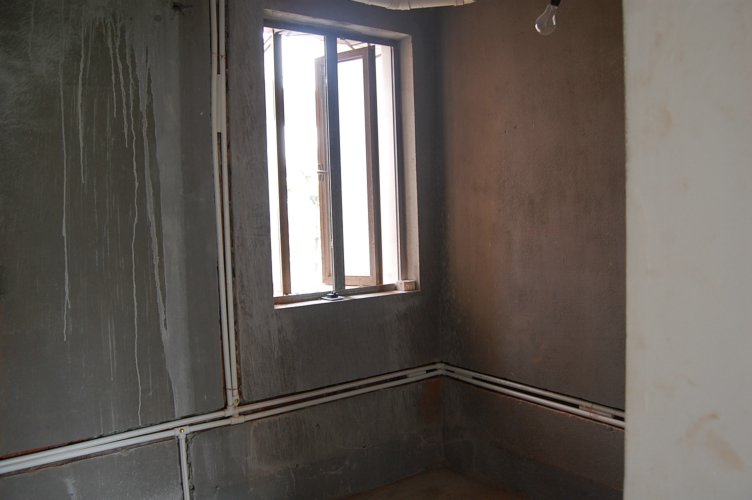

整个客厅的管线排布图



2008-7-24 23:58



2008-7-24 23:58

[ 本帖最后由 生产队长 于 2008-7-24 23:58 编辑 ]

生产队长

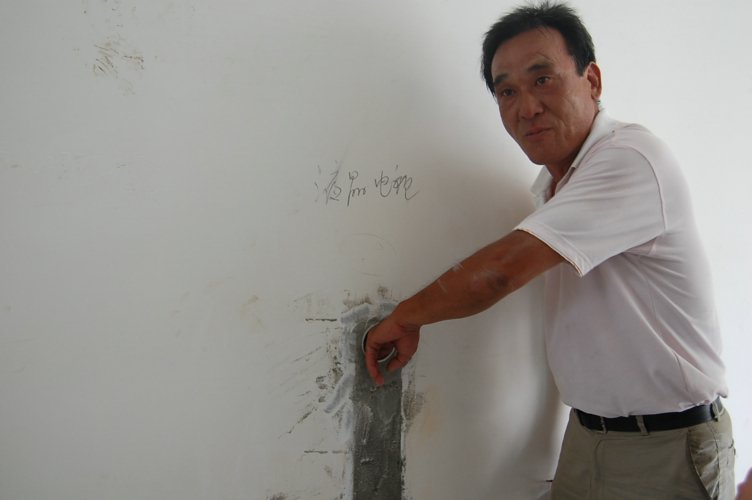

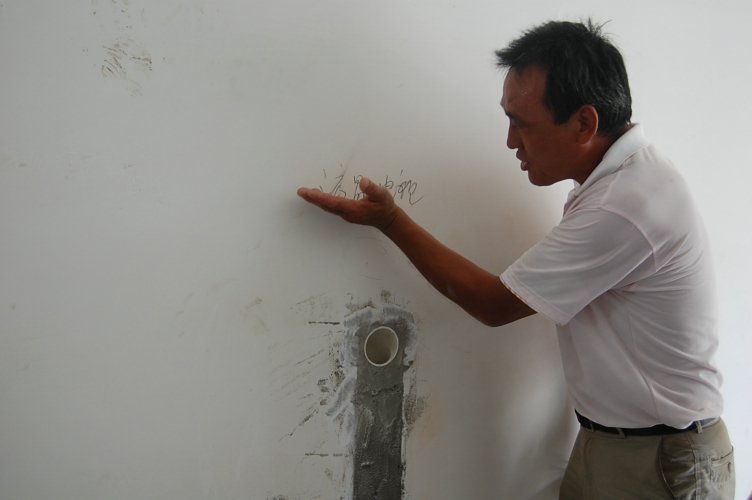

王监理说，从人体学的角度，液晶电视一般是要置放于1.5m高的位子。



2008-7-24 22:57

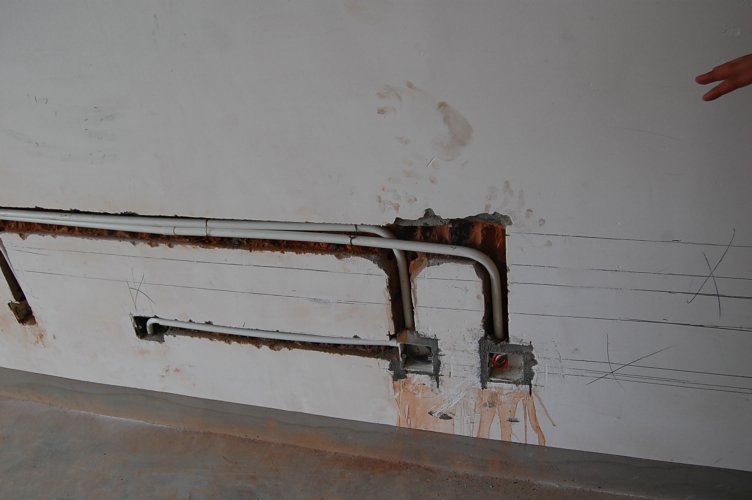

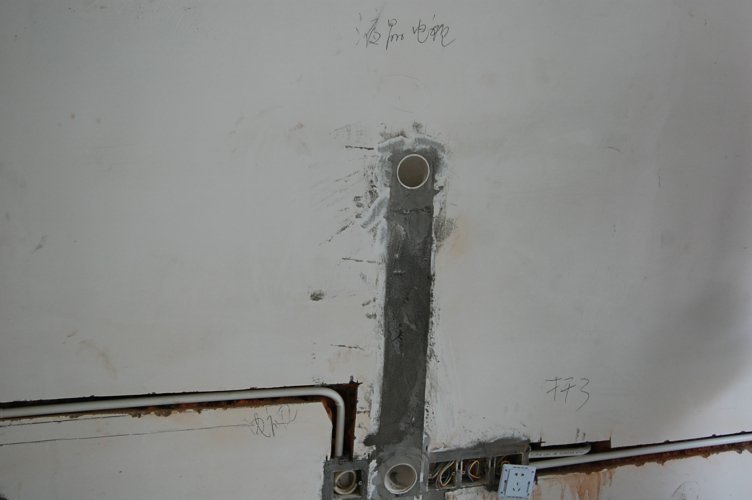

而管线到时候就是从墙面打的这个圆孔中穿出来的。大家可以估算下，圆孔盒液晶电视摆放的位子间隔一般是在20－30cm之间。



2008-7-24 22:57

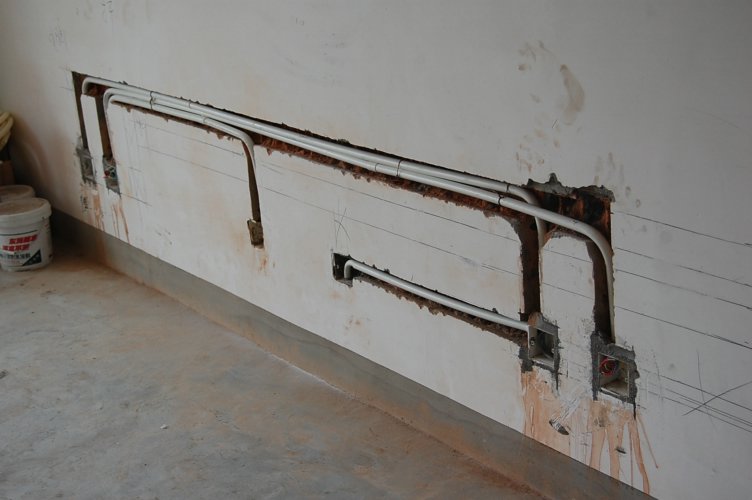

这是整个液晶电视的管线布局。



2008-7-24 22:57





[ 本帖最后由 生产队长 于 2008-7-24 22:57 编辑 ]

生产队长

规范的煤气管与水管之间的间距至少要大于10cm以上。



2008-7-24 23:04

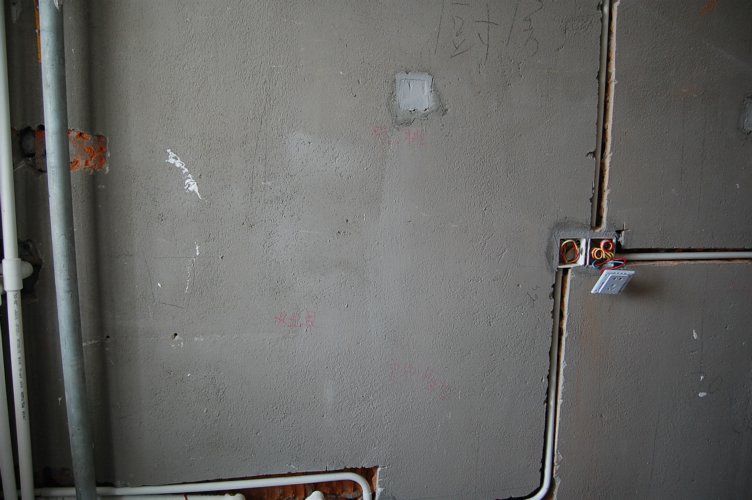

而煤气管（左边灰色管子）与墙电插座（右边）的间距至少要大于15cm



2008-7-24 23:04

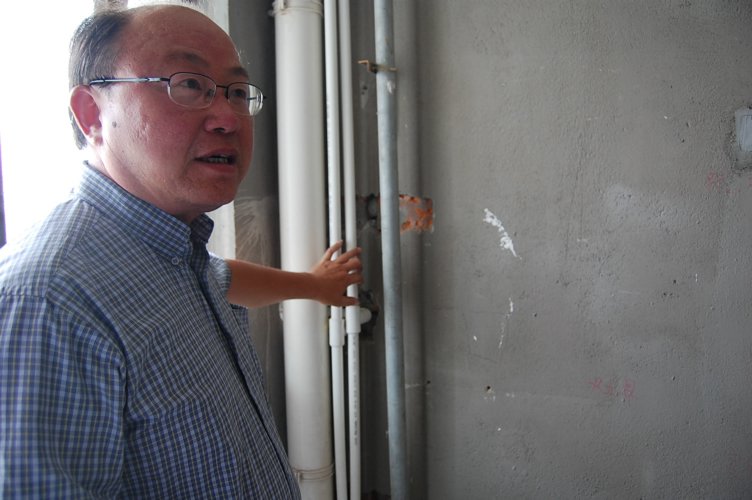

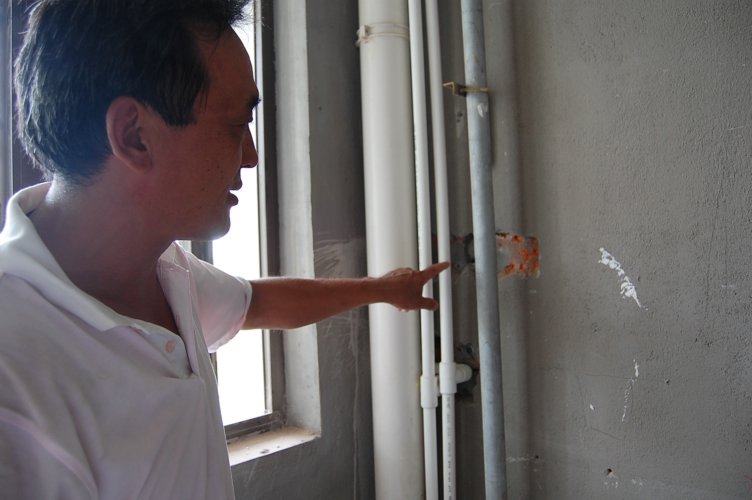

灰色煤气管左边，监理手指向的2根白色的细水管分别是冷水管和热水管。间距最起码得在3cm。



2008-7-24 23:04



整个厨房间的管线图片



2008-7-24 23:55

[ 本帖最后由 生产队长 于 2008-7-24 23:55 编辑 ]

生产队长

卫生间冷热水管间距也得是在3cm左右。



2008-7-24 23:19

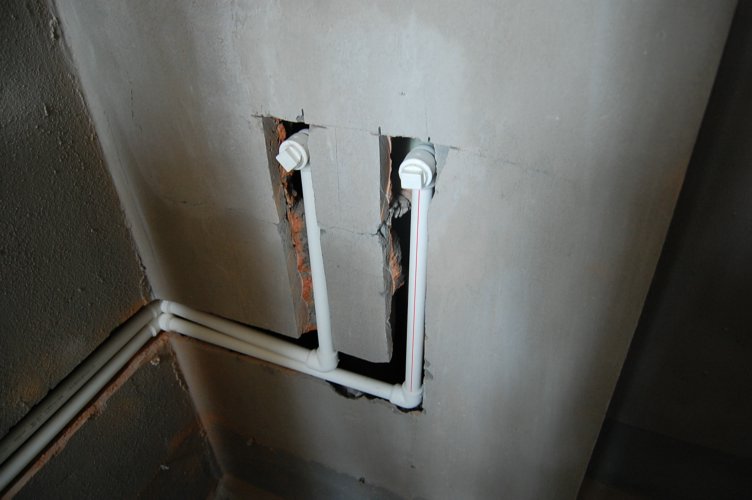

如今厂家制造冷热水龙头，2个出水口的间隔都是15cm，因此，冷热水管的出水口间距也得是15cm，大于或者小于这个间距都会导致后来的水龙头安装不上去。



2008-7-24 23:19

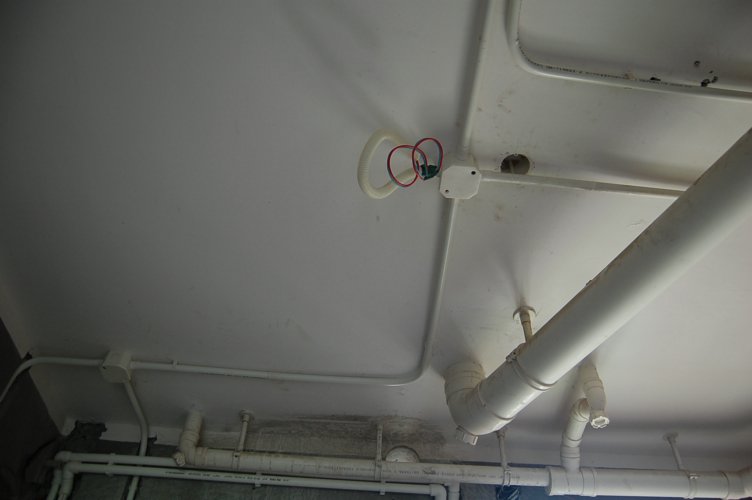

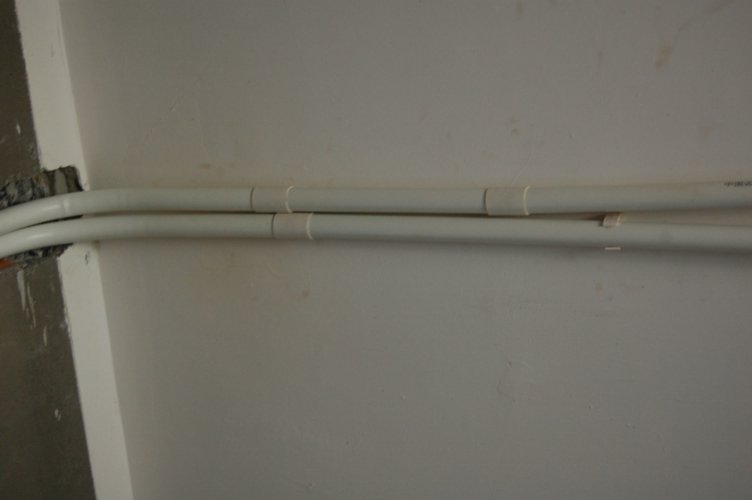

监理表扬了杰申的施工队，卫生间顶部的管线排得非常标准，这就是传说中不走飞线（斜边线）的横平竖直。



2008-7-24 23:19





走顶部的管线，2个固定接口之间一般是在80cm以内，为规范。



2008-7-24 23:19

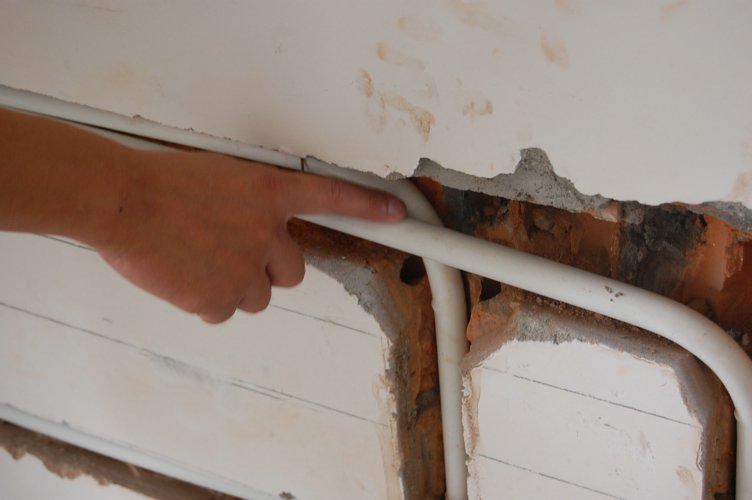

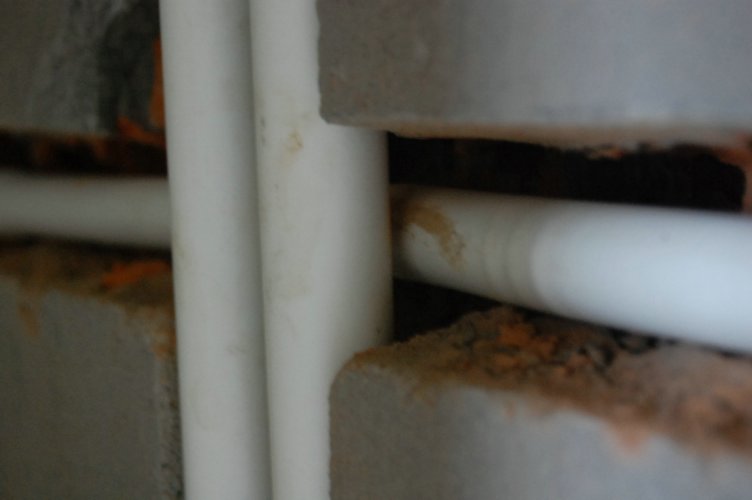

一个细节处：   卫生间中一个非常不起眼地方，横着的那根管子与竖着的2根管子之间应该得用弯管留出空隙。（这个专业术语叫过桥线，我咋想到了过桥米线了，汗一个！ ）横竖管的间距应为2cm。

    在这个细节处，施工队没有用弯管，而仍是用了直管，所以补救的方法是用一些东西垫一下。





2008-7-24 23:31

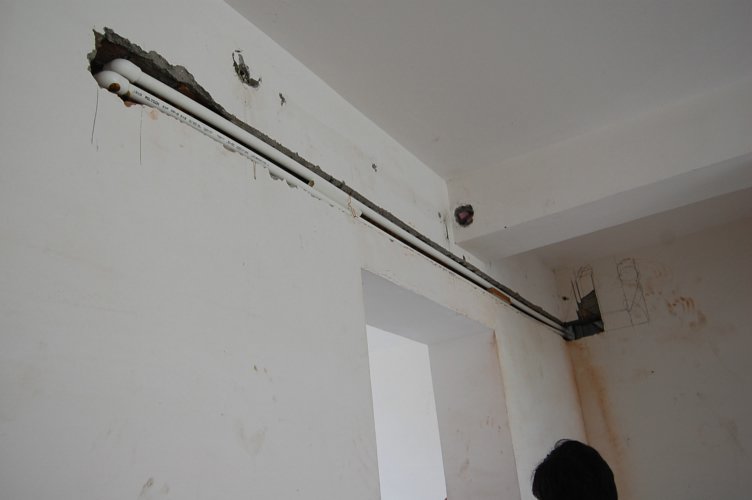

 小邱提示：卫生间的水管经过其他房间的话，一般是走顶部的，不走地面的。因为走地面的话一旦日后水管产生问题，就得撬动地板了，这样对于业主的损失是非常大的哦！



2008-7-24 23:22

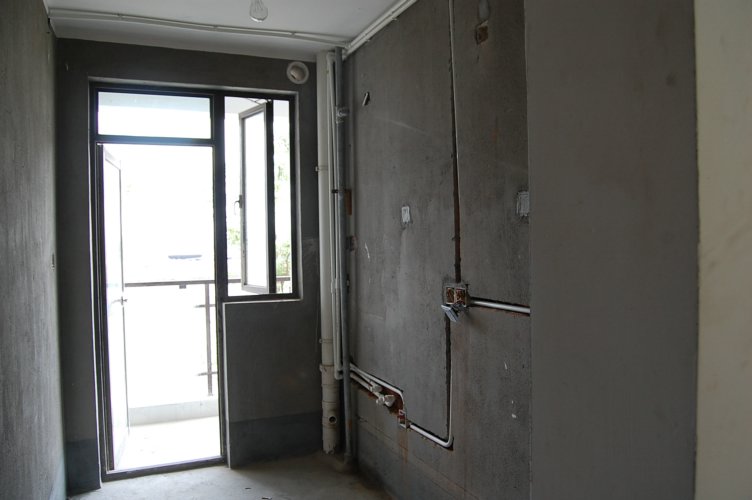

卫生间管线全貌



2008-7-24 23:19

[ 本帖最后由 生产队长 于 2008-7-24 23:31 编辑 ]

生产队长

    监理验收完毕，这时花开家的水电施工合格！



    预祝这时花开家下一阶段泥木工程也顺利完工哦！



    这次水电验收大家都增长了不少见识，我想只要大家认真阅读这个贴子，即使你是个外行也会摸着水电装修里的门道的。



    2位成方圆监理提醒，平日在进行水电施工的时候，可以注意以下一些问题，这些问题也是监理们在进行验收中所特别关注的问题。在装修中如果你自己可以发现问题及时整改的话，就会避免日后监理发现问题再次反工造成的损失，这对于我们装修中的网友们来所可是相当重要的哦！

    1、管线之间距离非常重要：如前面提到过的强弱电线盒之间距离保持在10cm以上、煤气管与墙电盒之间距离保持在15cm以上等等。

    2、测验电通路、电线护套是否达到绝缘程度。

    3、管线排布是否整齐

    4、材料堆放是否保持整洁，在这些细节处都能够看出一个施工队的专业素质。



    最后附上本次水电验收全体在场人员合影照片（左一和右二杰申施工队工作人员、左二左三成方圆监理、左四网友业主这时花开、右二就是小邱我啦！）



2008-7-24 23:44

[ 本帖最后由 生产队长 于 2008-7-25 00:03 编辑 ]

小黑聊装修

这期在专业性方面要超过上一期 值得嘉奖！！

阳光五金

很祥细,把要点都写出来,赞一个.
